Звукоизоляция туннельного вентилятора

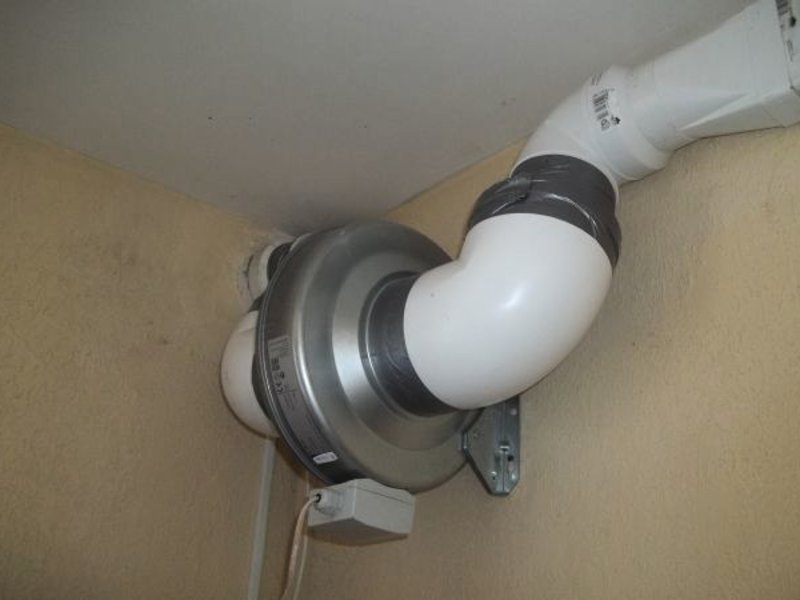

В августе в Студию акустических решений виброподвесы.рф обратился предприниматель с просьбой - уменьшить шум от туннельного вентилятора. В процессе анализа исходной конструкции, мы выяснили, что имеет данный вентилятор собственную низкую частоту колебания более 4Гц, а установлен он на минимальной высоте. В принципе, по причине разных рабочих точек при запуске и остановке вентиляторы изолируются при помощи пружин и пружинных механизмов (блоки изоляторов). Выбирая оборудование для звукоизоляции туннельного вентилятора нужно учесть: -общий вес оборудования -количество и места расположения точек опор -расположение центра тяжести -конструктивную форму устройства (размеры) -направление нагрузки (вертикальная - горизонтальная) -самую низкую возмущающую частоту (частота вращения или число ударов) -монтажную высоту. Поэтому мы предложили заказчику следующее решение его проблемы: сократить уровень структурного шума благодаря опоре с использованием стальных пружин Isotop SD с основанием, тем более, что он имеет одинаковые диаметр и присоединительную резьбу для всех типов, что гарантирует взаимозаменяемость. Данная конструкция состоит из двух пластин из стали цилиндрической формы пружины и внутренней резьбой. С шпилькой М10 можно настраивать высоты, а также уровень с тремя гайками и тремя блокировочными шайбами.

К преимуществам можно отнести то, что можно выбрать защиту от коррозии: гальваническую или катафорезное. Так как одной из задач стоит достижение минимальной собственной резонансной частоты, нужно отметить, что виброизоляторы Isotop SD имеют частоту около 3Гц. Отметим, что применяются они для звукоизоляции измерительного оборудования, вытяжек, кондиционеров, компрессоров, источников аварийного питания, насосов. Пружинные элементы не только присоединяют источник к основанию, но и могут работать в горизонтальном направлении без ограничений.

Таким образом, используя Isotop SD в установке на туннельный вентилятор мы достигли следующего результата: собственная частота колебаний в 3,5 Гц, коэффициент эффективности виброизоляции при 1000 об./мин. (16,7 Гц) = 95%.
