Звукоизоляция градирни

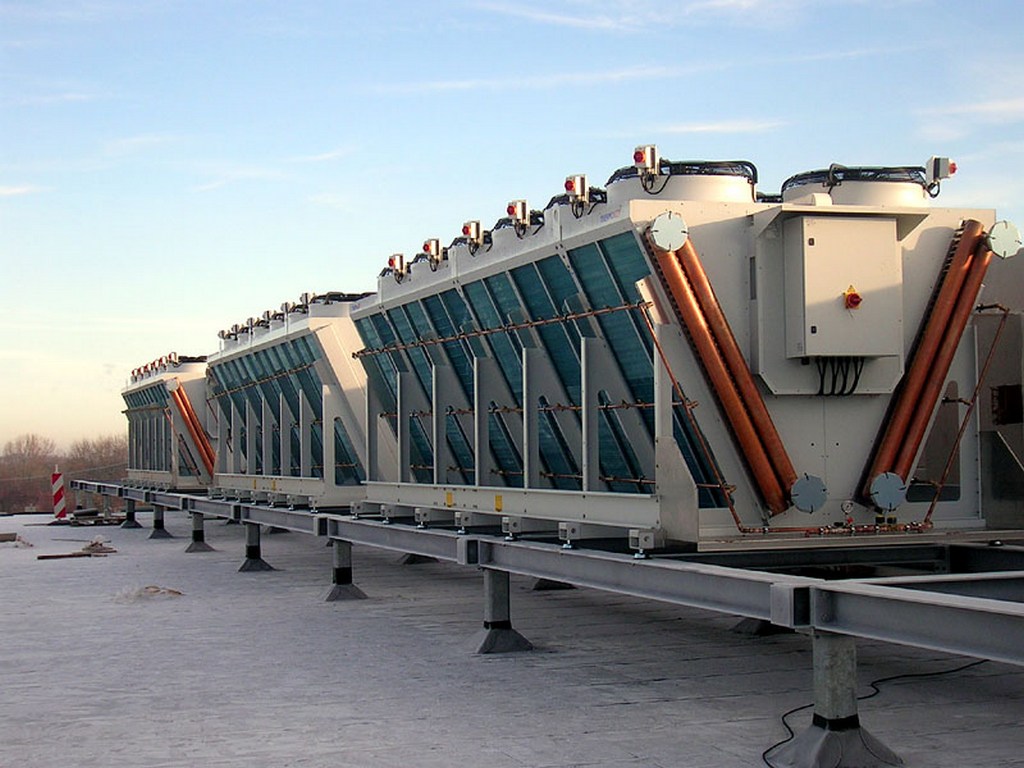

Так, перед нами встала задача – звукоизолировать повторный охладитель на крыше с собственной частотой колебания более 15Гц, имеющий линейную опору. При подборе конструкции под градирини нужно учитывать следующие факторы: - общий вес оборудования (операционный вес) - количество и места расположения точек опор, расположение центра тяжести, конструктивная форма устройства (размеры), направление нагрузки (вертикальная - горизонтальная) - самая низкая возмущающая частота (частота вращения или число ударов) - различные комбинации пружинных и демпфирующих элементов в зависимости от веса оборудования позволяют выполнить идеальную частотную настройку. В зависимости от требований в отношении коэффициента эффективности виброизоляции, изоляция систем осуществляется при помощи Sylomer или Isotop. Isotop DZE – сборный элемент. Он состоит из чугунного корпуса и изоляционного материала Sylomer. Такое сочетание демпфирующего материала и пружины Isotop , гарантированно обеспечена эффективная виброизоляция и исключаются колебания большой амплитуды. Здесь опорная пластина преварена к оси из стали, что позволяет ей принимать весомые статические нагрузки. Также применяется защита стали от коррозии с помощью порошкового покрытия. Резонансная частота элементов Isotop DZE равна приблизительно 7 Гц, в зависимости от нагрузки и возмущающей частоты. Применяется данная конструкция для звукоизолирования источников аварийного питания, компрессоров, насосов, градирни, быстро вращающихся машин, оборудования, монтируемого на крыше. Также к основным преимуществам Isotop DZE можно отнести быстрый монтаж, устойчивость к разрушению (опрокидыванию), долговечность, низкая резонансная частота и малая монтажная высота.

Таким образом, мы звукоизолировали конструкционно-прочную градирини, по сути, стандартным решением, с помощью виброподвеса Isotop DZE и упругой опоры из материала Sylomer. Именно это позволило добиться следующего результата: достигнута собственная частота колебаний в 13,4 Гц, коэффициент эффективности виброизоляции при 3000 об./мин. (50Гц) = 90%!
